药材挖掘机，药材收获机，使用前请认真阅读使用说明书，并特别注意安全注意事项。

一、 安全注意事项

1、 驾驶员在确定周围2m范围内无人的情况下方可启动机器。机器行进前必须发出信号。

2、 机器工作时，除经培训合格的操作人员外，其他人员严禁靠近机器。

3、 机器工作时，捡拾人员应保持离机器不小于3米的距离。

4、 机具停止前进即应切断后动力输出，严禁在未切断后动力输出时提升机具。

5、 严禁在机具未提升到高度时倒车和转弯。

6、 安全标志等作用语：“警告”表示中度危险，要警惕；“注意”表示轻度危险要注意。

7、 警告标志粘贴于机器两側；注意标志粘贴于机器后部；厂牌等粘贴于前方左边。使用中应保持安全标志清晰，丢失时应及时向我厂索取。

二、用途和使用范围

     该机是与60马力以上的大、中型轮式拖拉机配套的悬挂式薯类作物收获机具，适应于沙质土壤、中等粘土质栽植的马铃薯、红薯、花生及生地、丹参、远志、板蓝根、柴胡、黄姜、伏子、黄芹、川地龙等中药材的机械收获作业。

三、 技术参数

四、 主要结构与工作原理

1、悬挂板；2、平衡梁；3、机架；4、地轮支架；5、吊杆；6、筛邦；7、后筛片；8、后筛片固定丝；9、地轮；10、前筛片；11、犁板；12、犁尖；13、犁邦；14、摇臂下销；15、摇臂；16、穿心销；17、夹板；18、连杆；19、偏心；20、皮带轮；21、三角带；22、牵引臂；23、减速器；24、前筛片固定丝；25、减震簧；

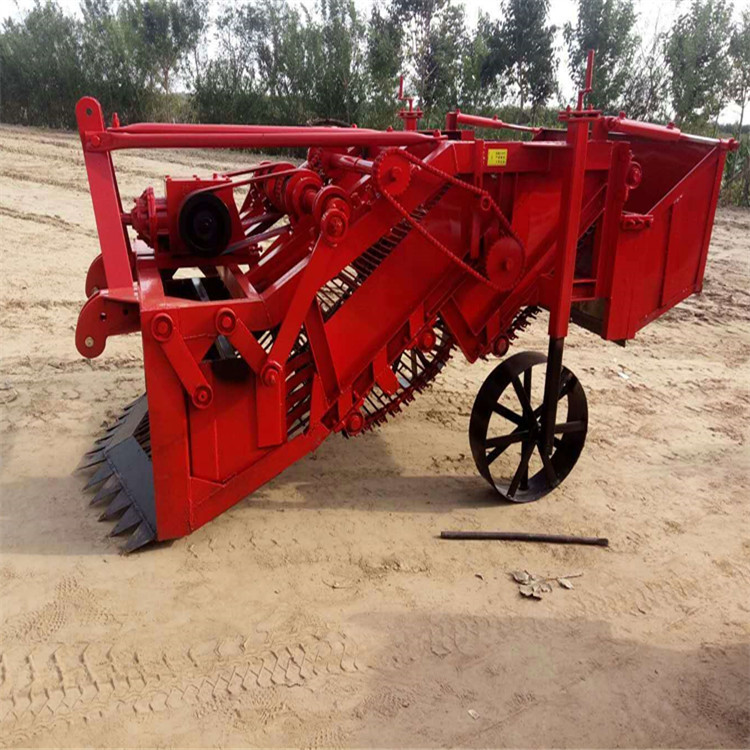

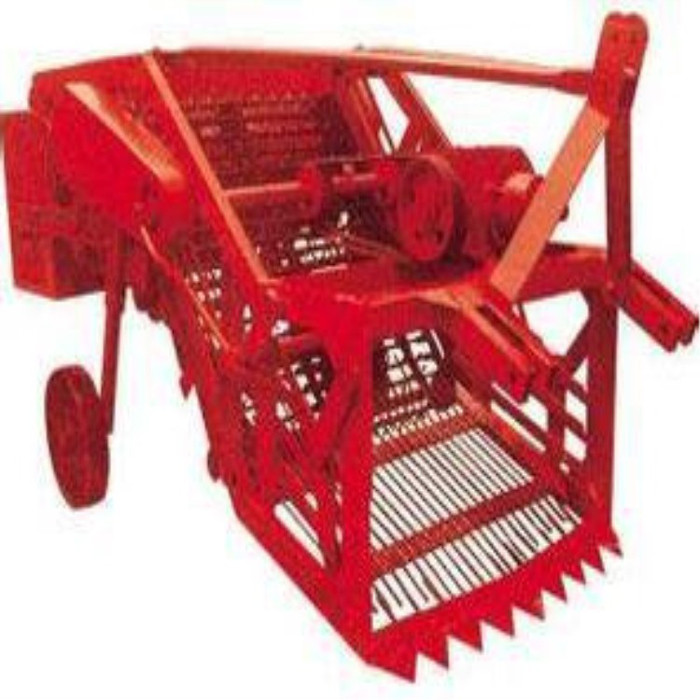

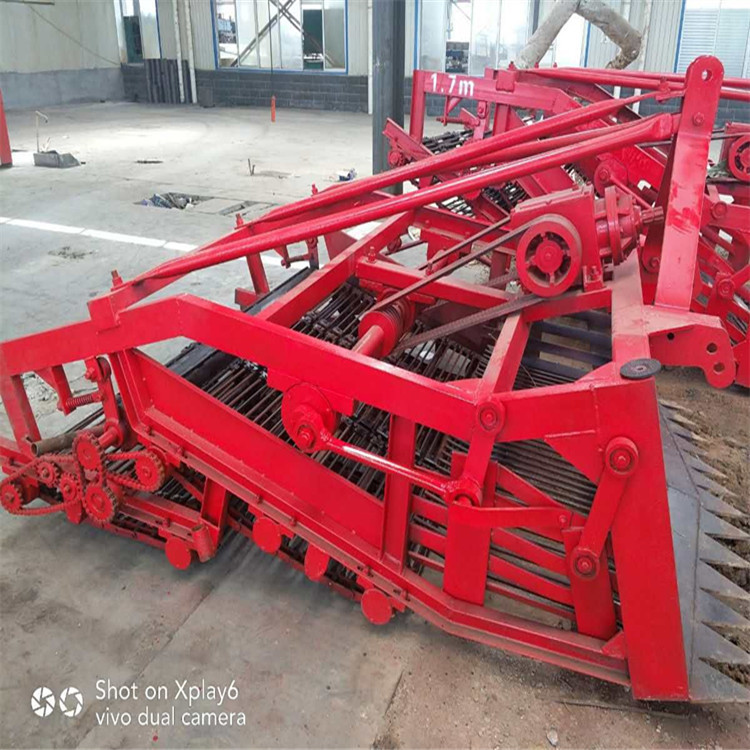

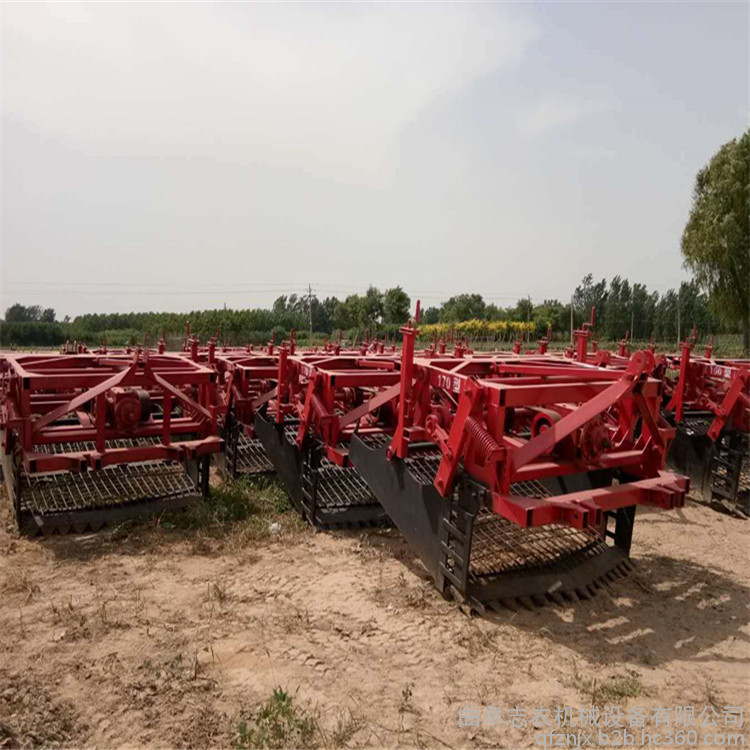

    1、 收获机机主要由机架、变速箱、犁头、振动筛、地轮、传动轴等组成。

    2、 主要工作原理

药材收获机在作业时利用犁头切割土壤，通过导向杆送入振动筛，振动筛均匀往复运动，实现土壤、薯块及根茎分离，将薯块后送到地面，以便于人工捡拾。

五、 收获机的使用调整

    1**使用必须先按要求向收获机变速箱添加齿轮润滑油。检查各传动部件是否灵活，各紧固件有无松动。如有松动要加以紧固。

2、收获机与牵引拖拉机连接

请您选择一块平整且水平的地面放置拖拉机和收获机**步，首先调整拖拉机左右拉杆，使左右悬挂臂球头距离地面高度相同，然后通过调整拖拉机的位置连接左右悬挂点。第二步，安装万向联轴节，将拖拉机的动力输出轴端与收获机的变速箱输入轴端连接。第三步，连接中央拉杆。中央拉杆连完成接后通过调整拖拉机的中央拉杆长度使收获机与地面形成一夹角，使可顺利升起。

3、收获机作业深度调整

收获机作业深度调整可通过调整中央拉杆的长短与限深轮的高低来实现。缩短中央拉杆和升高地轮均可使作业深度加深，反之作业深度会变浅。在保障耕深的情况下，应调整限深轮使限深轮着地起到支撑作用，限深轮使机架达到纵向水平，以保障整机作业平稳。

  六、 收获机使用注意事项

1、 作业时拖拉机油门（手油门）的控制必须平稳，（手）油门控制的大小以筛上的根茎（薯）、土有节奏的向后输送为宜，根茎（薯）、土乱蹦说明油门太大，根茎（薯）、土输送慢且根茎（薯）与土分离不清，说明油门太小。但是要注意严禁使用大油门工作。

2、 作业到地头时，首先切断传动输出，再提升转移，严禁在未切断动力的情况下提升转移机具。

3、 工作中听到异常响声，要马上停机检查，检查时可用手触摸传动部位，看其是否发热，分析断定有关轴承是否损坏。

4、 作业时，要求重耕在20cm左右，以免漏耕，保证作业效果。

5、 耕深较浅，土壤分离效果好时，可选用慢III或慢II档，耕深较深、土壤湿度较大时可选用慢II或慢I档。

6、 拖拉机必须佩带配重，方能作业正常。单驱拖拉机配重应在400公斤为宜。

七：维修保养

1、 需要加黄油润滑的传动部位

（1） 曲柄摆杆部轴承

（2） 振动筛前后上下悬挂点轴承

（3） 地轮轴承

2、 每班工作前应对整机进行全面检查，如发现螺丝松动，应及时拧紧。

3、 每班工作完毕，应清除工作部件上的杂草、泥土。

4、 三角带松紧度调整

首先，松开变速箱底座螺丝，涨紧后侧紧固螺栓，使三角带松紧适中（不宜过紧）后上紧变速箱底座螺丝。注意，涨紧三角带不可调整主轴上瓦座位置。禁止松动主轴上瓦座螺丝调整三角带。

八、 作业中常见问题处理

1、 收获机作业深度不够、入土性能差

（1） 调整中央拉杆；每次以调整2-3周（圈）为宜，反复调整直到作业深度达到要求。中央拉杆调整以保持收获机机架上面基本水平为宜，不可调整过短。若机架前面低，后面高，地轮也没有撑住地面，说明中央拉杆调整过短。

（2） 调整地轮装置；在作业过程中当机架处于水平状态时，调整丝杠手柄使地轮起到支撑作用。

（3） 犁尖磨损严重，更换犁尖。

（4） 调整主机悬挂臂降低高度，使其不要限制机具入土性能。

（5） 检查万向连轴节，其**小长度时是否过大，万向连轴节顶住变速箱是收获机无法向下移动。

2、 土壤板结严重，土疙瘩较大造成分离效果较差

可将犁头板下面焊接的导向杆的角度适当抬高以达到破碎土块，提高收获分离效果。

3、 根茎（薯块）、土壤分离不清

(1) 变换拖拉机档位，降低前进速度。

(2) 掌握好手油门大小。

4、 机具作业时振动较大

（1） 调整拖拉机左右拉杆使悬挂球头离地高度一。

（2） 减小拖拉机油门。

（3） 要将悬挂液压操纵杆推到底，保证液压悬挂在浮动位置，使其脱离对机具的控制。

（4） 中央拉杆调整过短机架不平，支撑轮没有起到支撑作用。

5、 有壅土现象

（1） 中央拉杆调整过短，应放长中央拉杆；

（2） 犁头、导向杆角度过大，调小犁头、导向杆角度。

（3） 振动筛前筛角度过大。

（4） 主机前进速度过快，振动筛运动速度匹配过低。

九、易损件清单

十、 随机附件

1、 使用说明书1份

2、 整机检验合格证1份

三包规定

本产品 “三包”有效期：整机及主要零部件12个月（包括； 变速箱、机架、主轴  ）；易损件（包括：轴承、三角带、夹板）“三包”有效期：3个月。“三包”有效期自开具**之日起计算。用户要求“三包”时应符合下列情况:

1． 在“三包”规定的期限内用户严格按产品使用说明了要求正常维护、操作使用，由于制造质量原因出现的故障。

2． 用户要求“三包”时，需携带购机发货票、“三包”凭证和依法培训取得的**或操作证与经销单位或本公司联系。

3． 已过“三包”期限的用户，本公司负责免费维修，但用户需要购买相应的配件。

下列情况不实行三包：

1、 用户无法证明该产品在三包有效期；

2、 产品超出三包有效期；

3、 未按照使用说明书要求正确使用、维护，造成损坏；

4、 违规自行改装、拆卸、调整；

5、 用户自行处置不当造成对故障原因无法做出技术鉴定的；

6、 因非产品质量原因发生其他人为损坏；

7、 因不可抗力造成的损坏；

8、 规格型号与购机**不符。

售后服务：所有产品均享受**规定的三包服务，使用说明书、三包卡随货同行，一年内配件出现质量问题保修、包换、包退并承担配件的包装及运输费用
